气动分歧阀是一种在Y型三通阀体内设置有内流道呈120°或135°夹角的球体，并以压缩空气为动力源，通过气动执行器驱动与之传动连接的阀杆带动球体在阀腔内作120°或135°旋转运动，以实现两种不同流向切换的气动三通分歧阀。该阀在管线运行时一直处于开启状态，阀门进料口与其中一个出料口相互流通，当需要往另条管路输送物料，需改变介质流动方向时，只需对电磁阀进行操作，变换气缸的进气方向，使气动执行机构在阀杆上端施加一定的转矩并传递给球体，使球回转120°或135°，球体的通孔与阀门的另一条出口通道贯通，分歧阀便实现了换向动作。本产品由于阀杆的伸出端与气动执行器传动连接，由气动装置进行换向，因而具有操作省力的优点，另外，气缸体通过电磁阀与气源连接，易于实现远程自动化控制。

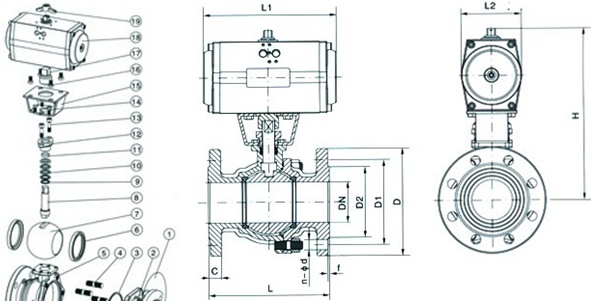

| 序号 | 部件名称 | 材料名称 | ||||
| 1 | 阀 体 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 连 接 体 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 弹 簧 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
| 4 | 阀 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不锈钢+硬质合金 | ||||
| 5 | 球 体 | A351 CF8 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 6 | 阀 杆 | A351 CF8 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 7 | 阀 盖 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 8 | 填 料 | GRAPHITE、PTFE、TEFLON、PCTFE、NYLON | ||||
| 9 | 填料压盖 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 10 | 螺 柱 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
| 11 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
| 公称压力PN(Class) | 150 | 300 | 600 | 900 | 1500 |
| 壳体强度试验压力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
| 液体高压密封试验压力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 气体低压密封试验压力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| 分歧角度 | 30°、45°、60°、90°、120°等 | ||||
| 设计制造 | GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 结构长度 | 按本厂标准Q/CB的规定或按订货合同要求 | ||||
| 连接法兰 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5 | ||||
| 检验试验 | GB/T 26480、JB/T 9092、API 598 | ||||
| 可配附件 | 电磁阀、空气过滤减压器、行程开关、保位阀、阀位传送器、手轮机构等 | ||||
| 气源压力 | 0.4MPa ～ 0.7MPa | ||||
| 公称压力 Class | 公称尺寸 NPS | 结构尺寸mm | ||||||
| L | L0 | D | K | R | C-f | n-d | ||
| 150 (PN20) | 1 ½ | 340 | 110 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-ø16 |
| 2 | 340 | 110 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-ø19 | |
| 2 ½ | 400 | 130 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-ø19 | |
| 3 | 410 | 150 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-ø19 | |
| 4 | 460 | 170 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-ø19 | |
| 5 | 560 | 190 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-ø22.5 | |
| 6 | 660 | 210 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-ø22.5 | |
| 8 | 800 | 235 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-ø22.5 | |
| 10 | 1030 | 290 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-ø25.5 | |
| 12 | 1140 | 350 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-ø25.5 | |
| 14 | 1257 | — | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-ø28.5 | |
| 表中未列出的其他公称通径和压力等级外形尺寸，请咨询汗越阀门技术部！ | ||||||||
